新华网北京10月12日电（刘子明 林雨南 郭晓婷）轻轻一点屏幕，手机就能精准响应指令，打字、滑动、缩放自如。这看似简单的指尖触控背后，是现代量子材料科技提供的硬核支撑。为什么屏幕玻璃既能透光又能导电？为什么屏幕可以精准捕捉指尖的细微动作？国家级人才、国家重点研发计划首席科学家、北京航空航天大学教授周苗，为我们解锁藏在手机屏幕里的量子奥秘。

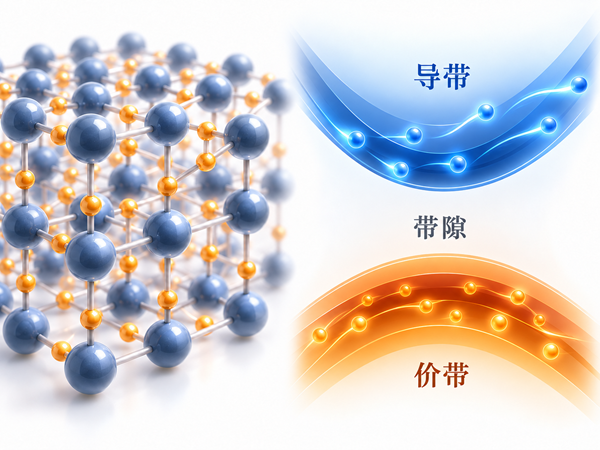

图为电子能带示意图。（受访者供图）

什么是电子能带？它就是决定材料“导电、透光”特性的微观密码

在经典物理的认知里，电子可以随意运动，能量也是连续变化的。量子力学则告诉我们：孤立原子中的电子能量是“不连续”的，只能固定在特定层级上，就像爬楼梯，人只能站在台阶上，无法停留在两级台阶之间的半空。当海量原子有序聚集形成晶体，原本分立的能级会相互耦合、扩展成一片准连续的能量区间，这就是电子能带。

某种材料究竟是导体、绝缘体还是半导体，由电子能带的带隙决定。我们可以这样理解：如果带隙很小，电子就能自由移动，材料就能导电；如果带隙极大，电子无法完成能级跃迁，材料就是绝缘的。现代科技中神奇的“透明导电材料”，正是科学家通过人工调控能带结构，创造出的特殊半导体。

电子能带有三大核心特点：第一，晶体中电子的能量不是任意取值，被限制在能带区间内，能带之间存在电子禁止占据的能量空隙（禁带），这是微观量子世界的专属规则；第二，能带间隙的大小，直接决定了材料导电、透光、发光等核心性能；第三，通过材料掺杂、微观结构改造，我们可以按需调控能带结构，“定制”出满足需求的功能材料。

警惕“量子触屏养生”伪科学骗局

随着量子科技热度升高，市面上出现“量子触控理疗贴”“量子屏幕护眼能量膜”等这类打着量子噱头的产品，宣称可以通过量子共振、能带调节改善视力、调理身体。

专家指出，能带调控是原子、纳米尺度的精密材料工程，需要超高精度的薄膜工艺与半导体掺杂技术才能实现。普通贴膜、日用产品根本无法实现任何量子能级调控，更不可能作用于人体细胞、改善健康，这类产品全部属于营销骗局包装下的伪科学。

量子材料科技，让手机触屏“一摸就灵”

图为手机触屏示意图。（受访者供图）

不少人以为触屏灵敏只是电路设计的功劳，但实际上，这背后还离不开量子力学和电子能带理论的支撑。普通玻璃透光却不导电，金属导电却不透光。要制造既能清晰显示画面、又能准确感知触摸的屏幕，就需要兼顾透光性与导电性。科学家通过研究材料的电子能带结构，开发出氧化铟锡（ITO）等透明导电材料，使其既能让可见光顺利通过，又能传导电流。

手机屏幕内部，镀有一层极薄的ITO透明导电膜，它是一种基于电子能带理论和半导体掺杂技术开发的透明导电材料。科研人员通过调控材料中的缺陷，提高自由电子浓度，使电子能够在材料内部传输，从而赋予其良好的导电性；同时让可见光光子的能量不足以激发电子，大部分光线可以直接穿透材料，以此实现高清透光。

屏幕通电后，ITO导电网格会形成均匀、细密的感应电场。当人体手指触碰屏幕时，由于人体自带微弱导电性，会改变触摸位置附近的电场分布，引起局部电容变化。屏幕下方的触控芯片通过检测这些微小的电容变化，快速计算手指的触摸位置，实现毫秒级触控响应。

我们日常滑动、点击、打字、游戏操控，都离不开透明导电材料与电容触控技术的协同作用。而指甲、塑料手套不具备导电性，难以引起足够明显的电容变化，因此屏幕不会响应。

除了屏幕，处理触控信号的芯片、微型晶体管，同样离不开基于量子力学和电子能带理论的设计制造。可以说，量子力学的基本规律早已深度融入现代智能手机的核心技术之中。

微观电子能级，点亮智能生活时代

电子能带理论，是第一次量子革命最重要的成果之一，它彻底改写了材料科学与电子产业的发展方向。从早期的半导体晶体管，到如今高度集成的芯片和轻薄高清的智能手机屏幕，人类通过不断深入理解和利用量子力学规律，持续突破材料性能的极限。

我们日常使用的手机指纹解锁、智能手表心率监测、家用环境温度气体传感器，背后都离不开能带工程的调控作用。通过调整半导体材料的能带间隙，器件就可以精准实现光电信号转换：指纹模组依靠能带特性感知手指微小的光电差异，快速完成身份识别；穿戴设备利用材料能带对红外光的吸收响应，无创捕捉人体脉搏与血氧变化；智能家居里的气体传感器，则借助能带受气体分子扰动后产生的电学变化，实现有害气体的实时告警。这些看似普通的生活应用，背后都离不开对材料电子结构和微观物理规律的深入理解。正是这些科学原理与现代工程技术的结合，让抽象的量子力学理论逐渐转化为触手可及的生活体验。

如今，新一代柔性屏、超灵敏触控屏、低功耗智能传感设备持续迭代，都是对材料结构、器件性能和制造工艺的不断优化。看不见的微观量子规则，早已走出实验室，支撑着人们的智能生活，成为数字时代基础且重要的科技底座。
